LCD液晶屏背面貼以及那一層層的膜詳細介紹

LCD液晶屏背面貼的是LCD偏光片，底面與液晶屏表面都有偏光片，偏光片的光學性能包括：偏光度、透過率和色調三項主要性能指標，其它還包括防紫外線性能以及半透過型偏光片半透膜的透過率、全反射率和漫反射率指標。在一般LCD產品的使用中，要求偏光度和透過率性能指標越高越好。偏光度和透過率越高，LCD顯示器件的顯示效率就越高，相對能耗就小。但對常規碘染色的偏光片產品而言，偏光度和透過率是一對矛盾，偏光度越高，透過率就會越低，而且還要受到色調的約束，因此一般普通型的偏光片產品的偏光度都在90%—99%之間，透過率在41%—44%之間。廣東福地日合偏光器件有限公司生產的“福地”牌偏光片通用型PLN產品的偏光度為97%以上、透過率為43%，而中耐久、高對比型PMN產品的偏光度在99.9%以上、透過率為42%以上。色調指標主要為滿足人們的視覺習慣，同時要求偏光片產品的色調偏差要小，以保證LCD最終產品外觀色調的一致性，這主要由偏光片產品的色度坐標參數L、a、b值和它們的控制公差范圍來標識，一般其控制公差的范圍越小越好。

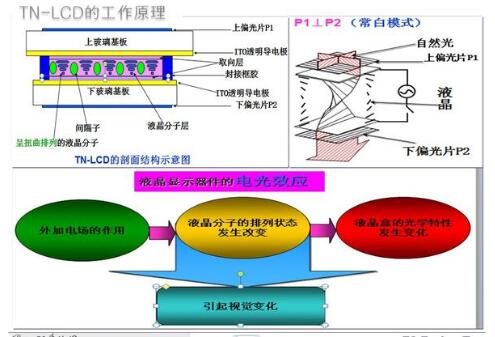

上面兩幅圖是液晶屏的結構和原理，這一點2點給你解釋得不清楚清楚，你看看就行啦，其實是很簡單的，不要想的太復雜。注意點就是液晶本身不發光的，他是利用背光源來為他提供亮度的，背光源就是你自己拆的那些膜片，一般筆記本的背光源和手機背光源差不多，他們的結構是：背面到接觸玻璃面分別是，，反射片、導光板、擴散膜、下增光、上增光。后面就是液晶屏部分。下偏光片

首先前后偏光片都是一樣的材質，工藝也一樣的，作用都是把自然光線變成線通過偏光片，前后偏光片的不同之處在于他們相對于液晶屏，兩個偏光片之間有一定的角度，一般都是90度，他的角度是根據液晶分子的旋光特性而決定的，一般TN型的就是90度，如上圖2中的，前后偏光片分別是P1和P2，能通過P1的光與能通過P2的光之間成90度的角，也就是P1⊥P2，圖2中常白模式是在沒有加電壓的情況，因?yàn)樯舷缕馄ハ啻怪?，自然光通過P1后形成的線偏正光不能穿過P2，因?yàn)镻2⊥P1，但是我們?cè)赑I與P2之間加上液晶，通過液晶的旋光特性把光線旋轉90度，這樣剛好能夠通過，同樣的道理，我們調整PI與P2相互之間的角度就可以控制光的開與關，就是你自己說的兩邊都放45度的圖象正常。這里你首先要明白什么是偏正光與自然光的區別。所以你上面問的就是這些，45+45=90度。
