LCD19264中文字庫液晶屏生成字庫教程

由于LCD19264液晶屏沒有自帶字庫，所以顯示字符和漢字時需要自己編程建立字庫，漢字點陣比較復雜，需要借助軟件來生成，下面把我的經驗分享給大家。

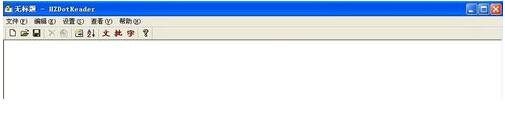

先準備點陣字符軟件并打開。

軟件設置1：按下上面“設置”按鈕下的取模字體，顯示下面界面

可以根據自己要求進行取模字體設置，我選擇字體“宋體“，點陣大小“16*16”，中英文混合輸出打勾，按”確認“鍵設置完成。

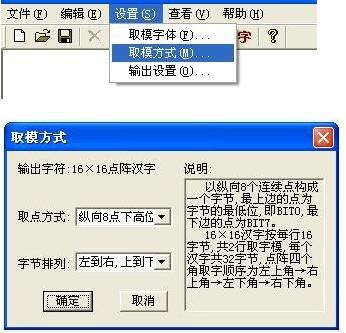

軟件設置2：按下上面”設置“按鈕下的”取模方式“，顯示下面界面。選擇取點方式“縱向8點下高位“，字節排列“左到右，上到下”，按”確認“鍵設置完成。

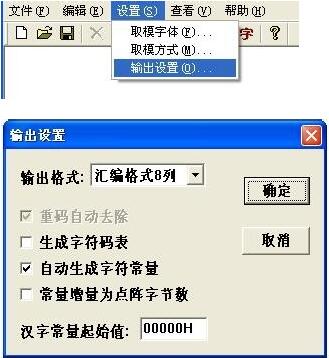

軟件設置3：按下上面”設置“按鈕下的”輸出設置“，顯示下面界面。輸出格式“匯編格式8列“，自動生成字符常量打勾，按”確認“鍵設置完成。

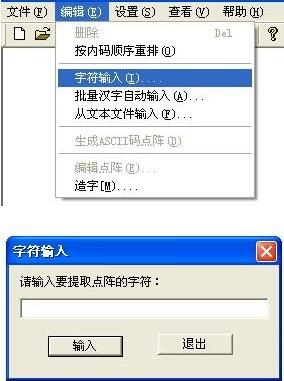

按下上面”編輯“按鈕下的”字符輸入“，顯示下面界面。這時可以輸入要顯示的字符和漢字并按下確定。

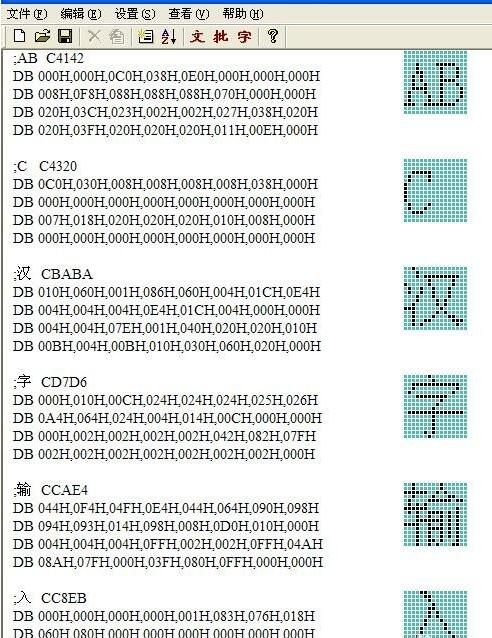

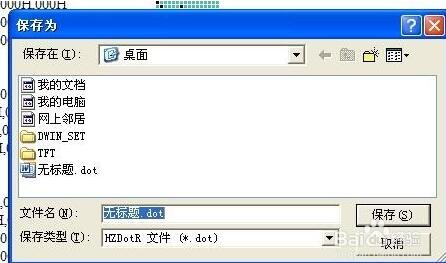

在下面白框里顯示出點陣字庫，可以按保存鍵把生成的字庫保存到桌面上。

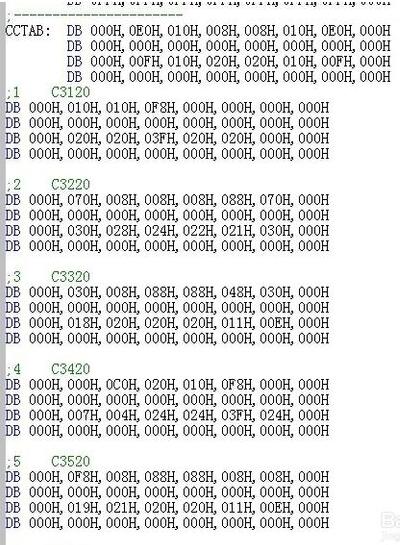

編程時就可以復制字庫到程序列表文件中去應用。

注意事項
軟件設置一定要正確，否則就顯示不出字符。
如沒有點陣字符軟件HZDotReader可以自己到網上下載。或者聯系我們深圳佳顯電子技術客服，我們?yōu)槟闾峁┙鉀Q辦法。
